精装修的BIM应用初探

提到精装修设计，以往的概念都是一套CAD施工图加尺寸或样式与施工图可能不太一致的3Dmax效果图。随着建造水平的提高，越来越多的精装修交付工程出现，仅画面精致美观的效果图及二维图已不能满足现有设计复杂化、专业多样化及加工精细化的要求。

利用Revit进行可视化指导施工，首先解决多专业的协同问题，同时施工图与效果图能保持完全一致，有效的提升精装修质量及用户的体验效果。

本文将在建筑、结构、机电模型基础上，根据施工现场墙体、面砖、天花及家具布置的顺序，介绍如何搭建精装修Revit模型。

1.精装修文件创建

Revit模型文件创建主要有三种方式：

（1）文件协同，采用中心文件的形式，建立硬装和软装工作集。

（2）阶段化管理，通过管理阶段的方式，建立改造阶段、硬装阶段和软装阶段。

（3）以上两种方式合并，首先利用工作集区分软装和硬装，然后通过阶段化管理体现出对原有建筑的改造。具体划分如图1、图2。

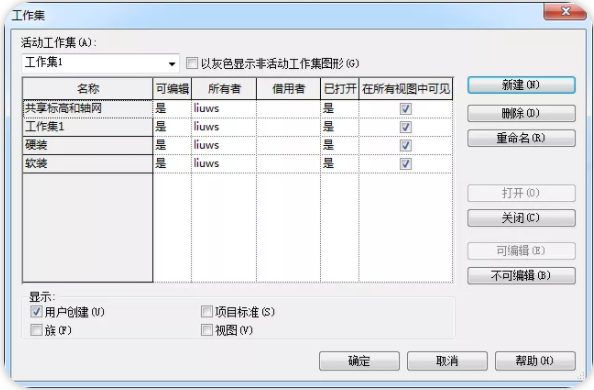

△图1 文件协同

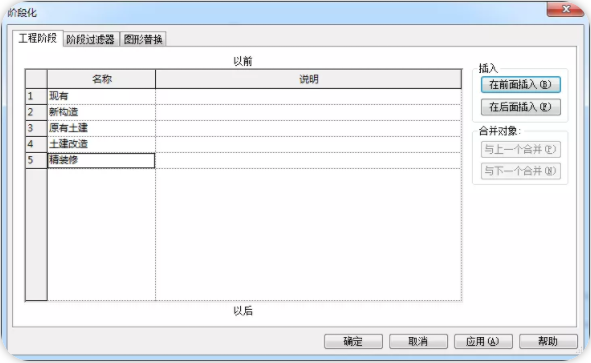

△图2 阶段化管理

2.精装修模型创建

1）墙体—拆除和新建

装修阶段，业主依据自身的需求会对墙体做改动。建立阶段化模型，如图3。在三维模型中通过阶段拆除+新建可以显示出对墙体的改造，让业主直观了解墙体的改动，同时通过模型统计出具增加及拆除墙体的工程量清单。

△图3 阶段化墙体模型

2）面砖—地面与墙面

绘制墙地面饰面贴砖，建模绘制的方法有三种：

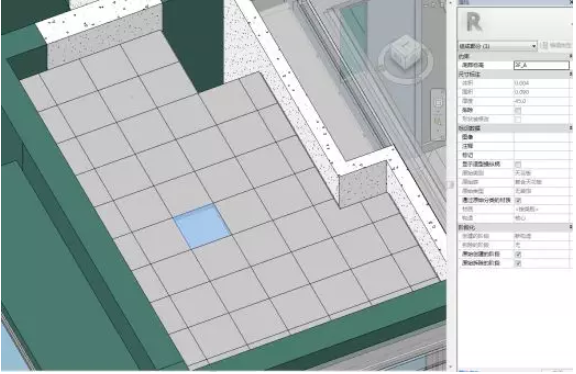

（1）采用建筑楼板、建筑墙体绘制装饰地面及墙面，用零部件的方式对墙面及地面进行面砖尺寸、形状的分割排布，以展示铺贴效果，如图4。

优点：建模便捷，可以创建复杂形状的瓷砖，并能统计工程量。

缺点：在后期贴图渲染时零件的分割线无法显示，影响整体效果。

△图4 分割方式铺贴

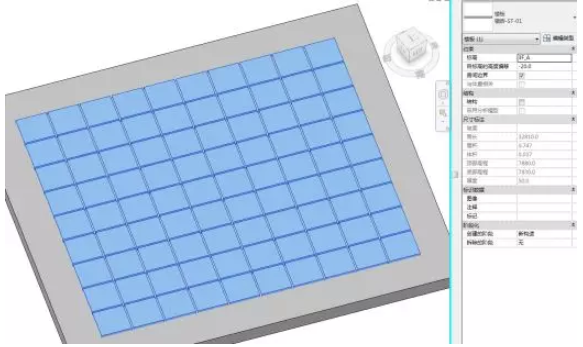

（2）采用屋顶-迹线屋顶-玻璃斜窗的方式绘制地面砖，采用幕墙绘制墙面砖。通过幕墙网格分割出面砖的规格形状、幕墙竖挺即表示面砖之间的灰缝，幕墙嵌板替换为装饰面砖的方式展示铺贴效果，如图5。

优点：可以把每一处细部的水泥砂浆灰缝都体现出来，材质贴图的效果也得到控制，可以统计工程量。

缺点：幕墙绘制容易造成模型的卡顿，对于有特殊分割要求的面砖，嵌板不一定能生成，需要另外做嵌板族。

△图5 幕墙绘制面砖

（3）把墙体、楼板分成多个小块个体绘制，一块瓷砖就是一个小墙体或楼板，如图6。

优点：可以统计工程量，解决了第一种方法后期渲染时分缝显示不出的问题，也解决了第二种方法中使用幕墙嵌板不能生成复杂形状的问题。

缺点：建模过程繁琐，耗费时间过多，影响工期进度。

△图6 个体拼接面砖

建议根据模型的应用而选择相应的方法，若只是检查碰撞和统计面砖工程量，可采用第一种方法，简单快捷。若需要进行后续渲染操作，选择第二或第三种方法以提高效果体验。

3）天花—绘制与造型

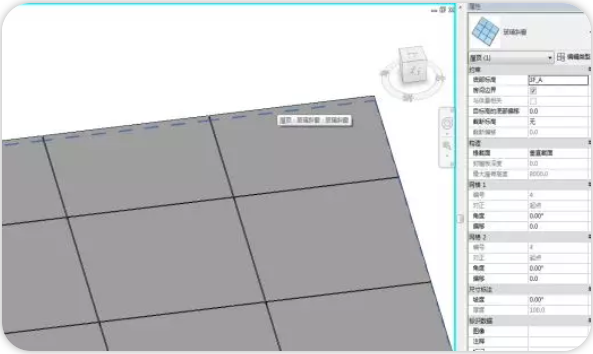

绘制普通的天花吊顶，采用Revit自带的天花功能绘制即可；铝扣板天花建议采用屋顶-迹线屋顶-玻璃斜窗或建筑天花零部件的方式绘制，如图7。

当天花造型变化较为复杂时，建议采用内建模型或者族的方式。

另外可以采用楼板边的命令，在三维模型中拾取天花模型边线的方式处理复杂的天花造型，此方法便于工程量的统计，但是无法放置基于天花板的灯具。

对于特殊造型的吊顶，可以考虑体量的方式绘制。

△图7 铝扣天花绘制

4）家具—绘制与摆放

家具的绘制采用族、内建模型及体量三种方式。

使用内建模型或者体量绘制的家具，优点是简单便捷，缺点是此方法绘制的家具不能随意移动复制到另一个有同样此家具的地方。

使用族建立的家具可以随意复制移动到任何位置，但是族的制作过程较为复杂。

所以建议常见、出现频率较高或形状较简单的家具使用参数化族绘制，以便重复使用。对于特殊规格的家具，使用体量或内建模型绘制，以节约建模时间。

3.总结

利用Revit进行可视化参数指导施工，绘制方式其实有很多种，本文也是对平时使用过的方式作一个优缺点分析总结，以便大家选择合适的方式搭建精装修模型。
