　　SketchUp建筑设计流程是一整套的技巧指南，它讲的是如何用SketchUp软件来解决设计难题，该教程会教你如何在设计的各个阶段使用好SketchUp软件，这几个阶段分别是场地分析、概念设计、初步设计及施工图纸，从很多方面来说，这一教程是所有设计专业人才都用得到的一套标准。
　　

　　在场地分析中，利用SketchUp收集场地周边的数字信息，从File（文件）菜单选择Geo-location（地理定位），Add
　　Location（添加位置），获取带三维地形的卫星图像，描绘总平面图，切割场地并且生成等高线图，将模型导入LayOut，SketchUp软件会协调好图纸的空间布局，在LayOut中，按标准自定义纸张大小绘制比例图，打印出来。
　　在等待现场真实调查结果出来的这段时间，定好形态设计理念，从3D模型库中收集周围建筑物用作背景研究，如果没找到你需要的建筑物，还可以使用好几种强大的地理建模工具，在Camera（相机）菜单下选择Match
　　NewPhoto（匹配新照片），这是SketchUp软件的一大特色——可以生成准确的尺寸和真实比例的模型。只需导入自己拍摄的照片对齐到卫星图片上，然后设置好透视关系，现在就能以照片为参照创建三维情境模型了。
　　

　　将照片作为纹理贴图贴到三维模型上，可以创建一个文件量很小却又有真实细节的模型，在SketchUp中你也可以利用building
　　maker获取街景图和航拍图像，这样一来，你无需亲临实地就能创建周边的模型，将处理过的模型以透视图和立面图形式导出，转入LayOut中创建出极好的演示文档。
　　

　　使用SketchUpPro添加建筑物的卫星图片，卫星图片可以让你在到达场地之前就可以测量建筑物的尺度，在几分钟内就能以真实比例绘出建筑物的外围轮廓，这样就可以避免在现场绘制测量图纸时出现错误。
　　在LayOut中可根据纸张的大小定义建筑模型显示的比例，以便充分利用，通过自定义栅格，可以匹配不规则的比例，标明建筑物的尺寸之后，将现场测绘图导入SketchUp中，按比例调节，直接在场地测量图上面创建三维模型，这样就省得来回看电脑屏幕和真实图纸了。将模型导入LayOut中创建最终的二维图纸，在方案设计阶段，你也可以在SketchUp中直接设计，将SketchUp作为一种快速绘图工具，创建体块模型及初步设计图，用SketchUp和LayOut创建院子图，退红线平面图及影子研究，用这些分析来辅助完成方案设计。
　　接下来进入设计深化阶段，利用专有的图层分组来创建一个三维模型，该模型对顾问、设计师、承包商等项目团队中的每个人都有用，实用场景通过不同的视图形式展示了你的SketchUp模型，例如，diagram
　　model可以让你看到整个项目内容，你能看到所有新建筑是绿颜色的，所有原有建筑是灰色的，然后进入www.brightideasconsultants.com网站的下载页面，下载默认模板，这其中就包含了这些实用场景设置。
　　通过学习SketchUp建筑设计流程，你会学到一些高级建模技巧，让你的模型更精确、组织良好且文件很小，SketchUp的最大精度可以达到1/64"，和其他一些流行的CAD程序没有区别，Twilight渲染器插件可以让你在SketchUp中为设计图做照片级渲染，其在SketchUp内部执行，因此无需再导入另一程序中，也避免了更坏的一种情况，即破坏链接会创建出另外一个模型来渲染这些视图。
　　

　　照片级渲染会显示出倒影和柔和的阴影，给人一种现实感，这会帮助客户筹集资金，也能帮你卖出自己的设计，你还可以和顾问分享自己的设计，用SketchUp建筑设计流程中的技巧可以很容易地创建场景，并给顾问们导出AutoCADDWG文件，他们可能永远也不会知道你使用的是SketchUp软件，因为他们看到的全都是DWG文件，SketchUp建筑设计流程集中了二维CAD程序中最好的文档构建策略，类似于其他BIM程序，在SketchUp模型和设计图之间有一个动态链接，所有的平面图、立面图、剖面图及透视图都出自同一个SketchUp模型。
　　

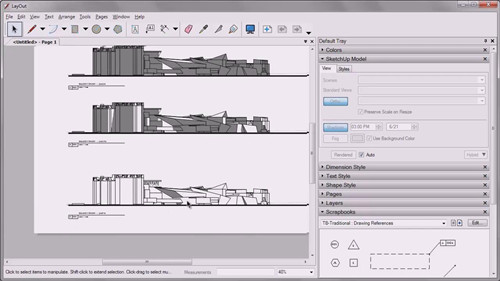

　　一旦在三维模型中做了修改，所有二维图形也都会自动改变，这类似于二维CAD程序，SketchUp软件操作起来很简单，因为基本的建筑模块是边缘线和平面，但这些线和面是用在三维环境中的。SketchUp建筑设计流程提供了一整套建模准则，利用SketchUp中的平面图在LayOut中构建文档很简单，可以使用LayOut中预先加载的标题栏，或自己建一个，SketchUp建筑设计流程中的技巧能让你在LayOut中全面掌控线宽，导入绘图视图，然后模仿使用LayOut中的工具集，这是尺寸标注工具、标签工具、文本工具，还可设置线型、线宽，LayOut中的剪贴簿面板可以使添加注释这一过程变得快速而有趣，并且你的设计图看起来会很不错，你可以用LayOut中简单的绘图工具来创建独具风格的剪贴簿，Brightideas
　　Consultants可以为你展示如何进行上述操作，还有SketchUp中的其他操作，你可以随时联系我们，探讨一下你的项目类型，以及我们如何使用SketchUp软件简化你的设计流程，ChinaDBO期待您的参与!
　　
　　
